ทำความเข้าใจพิกัดความจุและศูนย์โหลดของรถลากพาเลท

ส่วนที่ 1: กฎทองของความจุของรถบรรทุกพาเลท

พิกัดความจุของรถลากพาเลทจะใช้ได้ก็ต่อเมื่อจุดศูนย์ถ่วงของน้ำหนักบรรทุกสอดคล้องกับศูนย์รับน้ำหนักที่ผู้ผลิตระบุ ซึ่งโดยทั่วไปคือ 600 มม. การดำเนินการเกินระยะนี้จะทริกเกอร์ โหลดการลดพิกัด ช่วยลดขีดจำกัดในการยกที่ปลอดภัยลงอย่างมาก เพื่อป้องกันความล้มเหลวของระบบไฮดรอลิกและการพลิกคว่ำ ศูนย์รับน้ำหนักจะเคลื่อนไปข้างหน้าทุกๆ 100 มม. ความสามารถในการยกจริงอาจลดลง 15% ถึง 20%

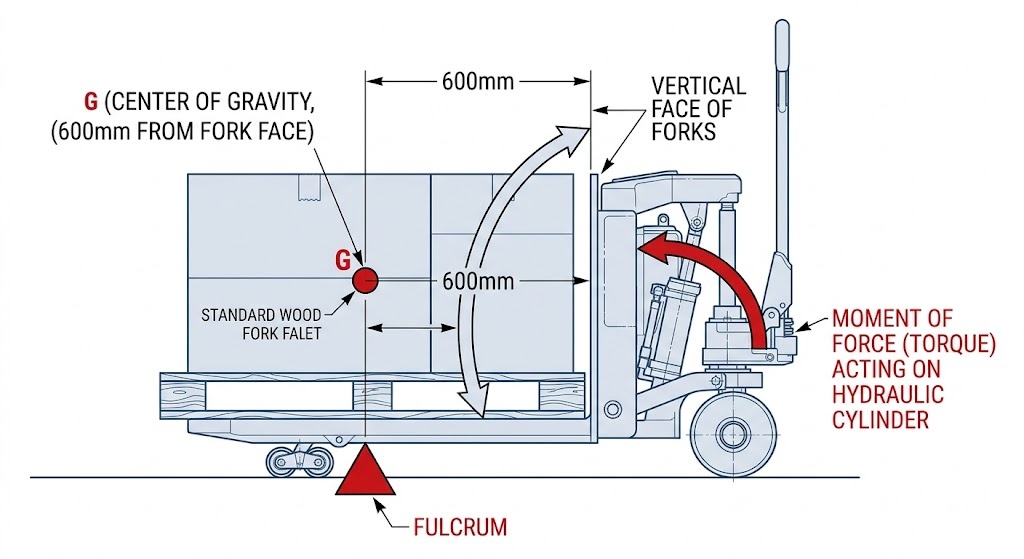

ส่วนที่ 2: การทำความเข้าใจฟิสิกส์ของ โหลดเซ็นเตอร์ (LC)

ที่ โหลดเซ็นเตอร์ (LC) คือ ระยะห่างแนวนอนจากหน้างาในแนวตั้งถึงจุดศูนย์ถ่วงของสินค้า ในการจัดการวัสดุระดับโลก 600 มม เป็นเกณฑ์มาตรฐานเนื่องจากแสดงถึงจุดกึ่งกลางของพาเลทมาตรฐานขนาด 1200 มม.

ที่ Role of the 600 mm Industry Standard
พาเลทอุตสาหกรรมส่วนใหญ่ (GMA หรือยูโรพาเลท) มีความลึก 1200 มม. การวางน้ำหนักให้เท่ากันช่วยให้มั่นใจได้ จุดศูนย์ถ่วง (CoG) อยู่ที่เครื่องหมาย 600 มม. หากคุณใช้ส้อมที่ยาวขึ้นในการบรรทุกพาเลทสองพาเลทหรือลังขนาดใหญ่ CoG จะเลื่อนไปทางปลายส้อม ทำให้รถลากพาเลทกลายเป็นคันโยกที่ไม่มั่นคง

ที่ Lever Principle and the Fulcrum Point

รถลากพาเลททำงานเป็น คันโยกคลาส 1 . ล้อรับน้ำหนักด้านหน้าทำหน้าที่เป็นตัว ศูนย์กลาง . เมื่อระยะห่างระหว่างน้ำหนักบรรทุกและจุดศูนย์กลางเพิ่มขึ้น แรงลง (แรงบิด) ที่กระทำต่อระบบไฮดรอลิกและแชสซีจะเพิ่มขึ้นแบบทวีคูณ แม้ว่าน้ำหนักของสินค้าจะยังคงเท่าเดิมก็ตาม

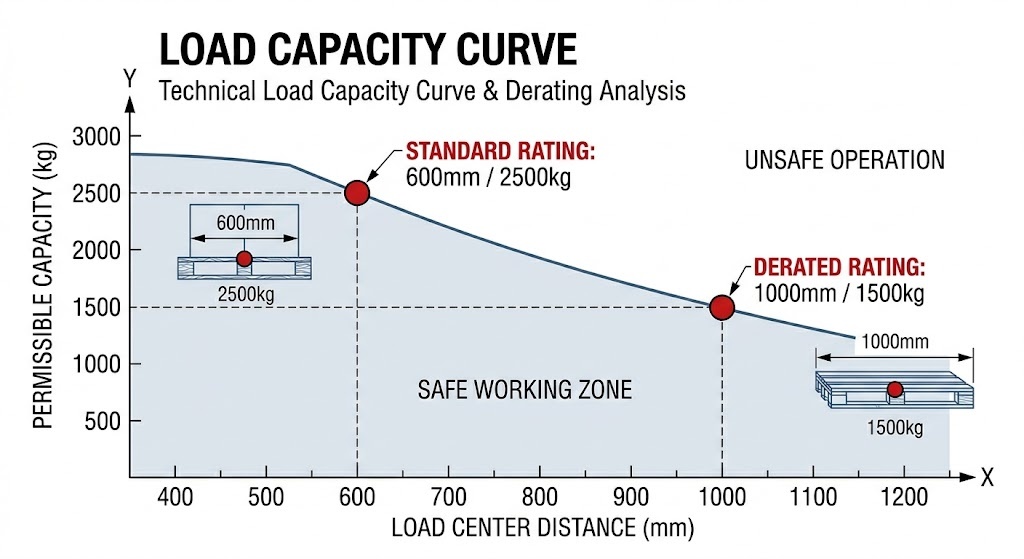

ส่วนที่ 3: ความเป็นจริงทางเทคนิค: การวิเคราะห์การลดพิกัดโหลด

โหลดการลดพิกัด คือการคำนวณการลดความสามารถในการยกสูงสุดของเครื่องจักรเมื่อศูนย์รับน้ำหนักเพิ่มขึ้น นี่คือความสัมพันธ์แบบไม่เชิงเส้นที่กำหนดโดย หลักการของช่วงเวลา . เมื่อโหลดเคลื่อนออกจากรูทของโช้ค ข้อได้เปรียบเชิงกลจะเปลี่ยนไป ทำให้เกิดความเครียดที่มากเกินไปกับซีลไฮดรอลิกและแชสซี

ที่ Derating Calculation Logic
เพื่อประเมินความจุที่ปลอดภัยสำหรับโหลดที่ไม่ได้มาตรฐาน ผู้เชี่ยวชาญจะใช้อัตราส่วนของช่วงเวลาการออกแบบต่อช่วงเวลาจริง
สูตร: ความจุจริง = (พิกัดความจุ * ศูนย์โหลดมาตรฐาน) / ศูนย์โหลดใหม่

ตัวอย่าง: สำหรับรถบรรทุกน้ำหนัก 2,500 กิโลกรัมที่พยายามยกลังที่มีศูนย์รับน้ำหนัก 1,000 มม.:
(2,500 * 600) / 1,000 = 1,500 กก.

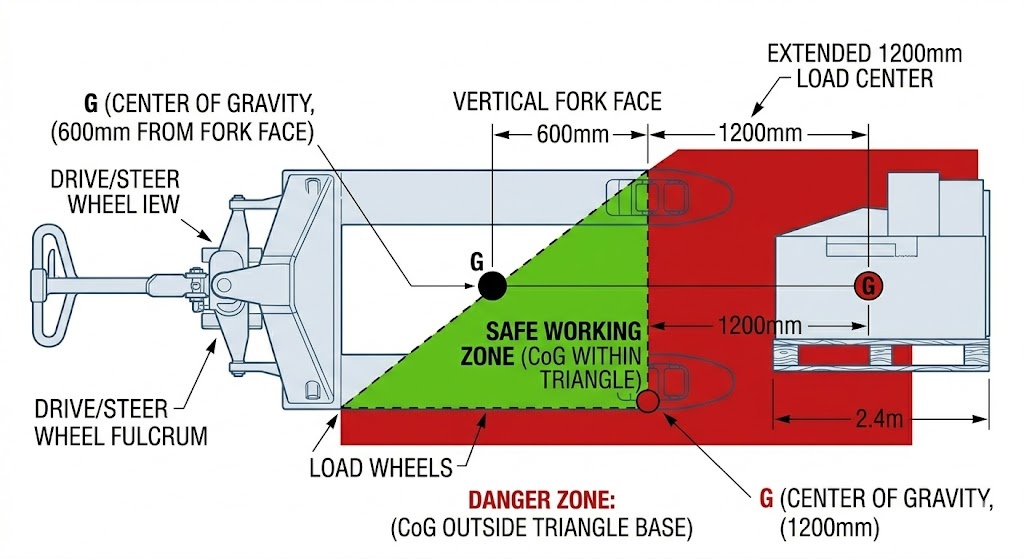

ส่วนที่ 4: วิศวกรรมเพื่อเสถียรภาพ: สามเหลี่ยมเสถียรภาพ

รถลากพาเลทต่างจากรถยกสี่ล้อตรงที่ต้องใช้รูปทรงเฉพาะเพื่อรักษาสมดุล ที่ สามเหลี่ยมความมั่นคง ประกอบด้วยล้อขับเคลื่อน (หรือพวงมาลัย) และล้อรับน้ำหนักด้านหน้า 2 ล้อ

ที่ Impact of Center of Gravity (CoG)

ที่ CoG must remain within this triangle at all times. When a load center is extended, the CoG moves toward the “base” of the triangle (the load wheels). Any external force—such as ความสามารถในการให้คะแนน (การนำทางทางลาด 5%) หรือแรงเหวี่ยงระหว่างการเลี้ยวหักศอก—สามารถดัน CoG ออกไปนอกรอยเท้า ซึ่งนำไปสู่การพลิกคว่ำด้านข้างหรือระยะพิทช์ไปข้างหน้า

ปัจจัยไดนามิกที่ส่งผลต่อเสถียรภาพ

• โมเมนต์ความเฉื่อย: การเร่งความเร็วอย่างรวดเร็วหรือการเบรกฉุกเฉินด้วยศูนย์รับน้ำหนักที่ขยายออกไปจะทำให้เกิดแรงดันไฮดรอลิกเพิ่มขึ้นอย่างมาก
• การกวาดล้างดิน: การบรรทุกที่มีความจุสูงที่จุดกึ่งกลางที่ขยายออกไปจะทำให้ตะเกียบเบี่ยงตัว (งอเล็กน้อย) ถ้า ความสูงลดลง มีน้อยมากอยู่แล้ว (เช่น 85 มม.) การโก่งตัวนี้อาจทำให้ตะเกียบขูดพื้นจนทำให้หยุดกะทันหันได้

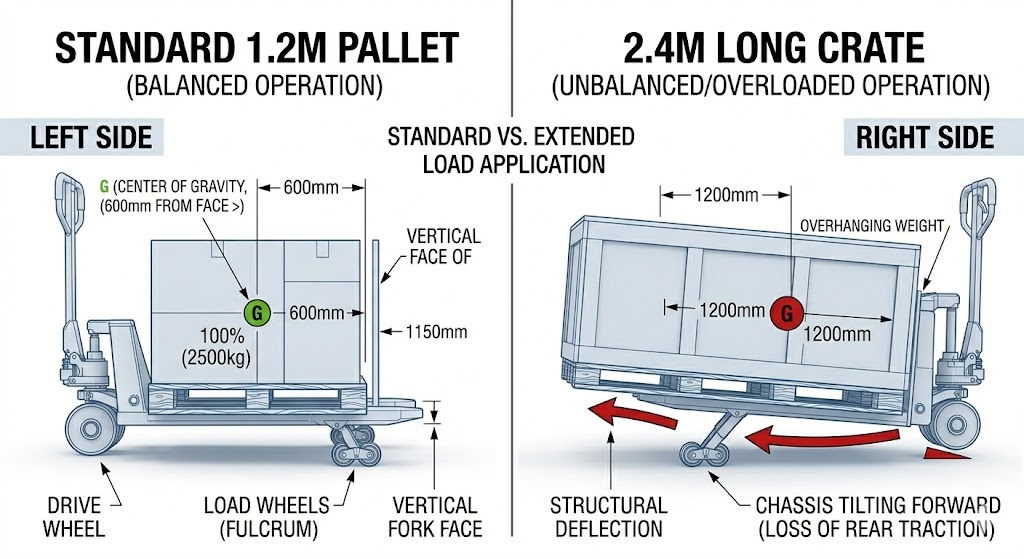

ส่วนที่ 5: กลยุทธ์การคัดเลือกเฉพาะอุตสาหกรรม

การเลือกรถลากพาเลทตาม ความจุสูงสุด เพียงอย่างเดียวคือข้อผิดพลาดในการจัดซื้อทั่วไป สภาพแวดล้อมที่มีประสิทธิภาพสูงจำเป็นต้องมีการจับคู่ ความจุคงเหลือ ไปจนถึงโปรไฟล์การรับน้ำหนักเฉพาะของอุตสาหกรรม

คลังสินค้ามาตรฐาน (FMCG)

• ความต้องการ: ประสิทธิภาพรอบสูงสำหรับพาเลทมาตรฐานขนาด 1200 มม.
• กลยุทธ์: ติดที่ 1150 มม. x 540 มม การกำหนดค่าส้อม สิ่งนี้ทำให้มั่นใจได้ว่า Load Center คงอยู่ที่ 600 มม. โดยคงไว้ 100% ของพิกัดความสามารถและรัศมีวงเลี้ยวที่เหมาะสมที่สุด (Ast)

การก่อสร้างและการผลิตหนัก

• ความต้องการ: การจัดการโหลดที่มีความเข้มข้น (เครื่องจักร) หรือโหลดแบบกระจายยาว (ไม้/ท่อ)
• กลยุทธ์: สำหรับสิ่งของที่มีความยาวเกิน 1,500 มม. ก แชสซีสำหรับงานหนัก 3500 กก มักจะต้องบรรทุกน้ำหนัก 1,500 กิโลกรัมอย่างปลอดภัย เนื่องจาก โหลดการลดพิกัด ผล ตรวจสอบ ความสามารถในการให้คะแนน อัตราถ้าใช้ทางลาด เนื่องจากศูนย์รับน้ำหนักที่ขยายออกจะช่วยลดแรงฉุดลากบนล้อขับเคลื่อน

โซ่เย็นและเภสัชกรรม

• ความต้องการ: การปฏิบัติตามสุขอนามัยและความเสถียรในสภาพแวดล้อมการยึดเกาะที่มีอุณหภูมิต่ำ
• กลยุทธ์: ใช้ สแตนเลส รุ่นที่มีน้ำมันไฮดรอลิกชนิดพิเศษปลอดสารพิษ โปรดทราบว่าสภาพแวดล้อมที่เย็นอาจส่งผลต่อความสม่ำเสมอของแรงดันไฮดรอลิก ตรวจสอบให้แน่ใจว่าหน่วยมีคุณสมบัติ วาล์วระบายแรงดันเกิน เพื่อป้องกันความล้าของโครงสร้างในช่วง "ช่วงเวลาแห่งแรง"

ส่วนที่ 6: คำถามที่พบบ่อย (FAQ)

คำถามที่ 1: ฉันสามารถยกของหนัก 2,000 กก. ได้หรือไม่ หากรถลากพาเลทของฉันมีน้ำหนัก 2,500 กก.
คำตอบ: ใช่ แต่ เฉพาะในกรณีที่ศูนย์โหลดมีขนาด 600 มม. หรือน้อยกว่าเท่านั้น หากคุณกำลังยกของที่ไม่ได้มาตรฐานหรือมีน้ำหนักเกินโดยมีจุดศูนย์ถ่วงเกิน 600 มม โหลดการลดพิกัด ผลกระทบจะลดความสามารถด้านความปลอดภัยที่แท้จริงของคุณ ตัวอย่างเช่น ที่ศูนย์รับน้ำหนัก 1,000 มม. รถบรรทุกน้ำหนัก 2,500 กก. สามารถรองรับน้ำหนักได้ประมาณ 1,500 กก. เท่านั้น

คำถามที่ 2: ความยาวทางแยกส่งผลต่อความมั่นคงของรถลากพาเลทอย่างไร
คำตอบ: ความยาวส้อมกำหนดตำแหน่งของ ศูนย์กลาง Point . แม้ว่าตะเกียบที่ยาวกว่า (เช่น 1800 มม.) สามารถรองรับการบรรทุกสินค้าขนาดใหญ่ได้ แต่ตะเกียบจะเลื่อนจุดศูนย์ถ่วงของน้ำหนักบรรทุกให้ห่างจากล้อขับเคลื่อน สิ่งนี้จะเพิ่ม ช่วงเวลาแห่งพลัง บนระบบไฮดรอลิกและเคลื่อนจุดศูนย์ถ่วง (CoG) ไปทางขอบของ สามเหลี่ยมความมั่นคง เพิ่มความเสี่ยงในการให้ทิป

คำถามที่ 3: “ความจุคงเหลือ” ในการจัดการวัสดุคืออะไร
คำตอบ: ความจุคงเหลือ คือความสามารถในการยกที่แท้จริงของอุปกรณ์ในรูปแบบเฉพาะที่ไม่ได้มาตรฐาน ซึ่งแตกต่างจาก ความจุพิกัดที่กำหนด (น้ำหนักสูงสุดภายใต้สภาวะที่เหมาะสม) ความจุคงเหลือจะพิจารณาปัจจัยการลดพิกัด เช่น ศูนย์รับน้ำหนักที่ขยาย การใช้สิ่งที่แนบมา หรือระดับความสูงในการยกสูง

คำถามที่ 4: เหตุใดรถลากพาเลทไฟฟ้าของฉันจึงสูญเสียการยึดเกาะเมื่อบรรทุกสินค้าเป็นเวลานาน
คำตอบ: ซึ่งมักเกิดจาก การเอียงแชสซี เกิดจากศูนย์โหลดที่ขยายออกไป เมื่อน้ำหนักของสินค้ามุ่งไปข้างหน้ามากเกินไป (เกินล้อโหลดหน้า) มันจะสร้างเอฟเฟกต์การงัดที่จะยกล้อขับเคลื่อนด้านหลัง ซึ่งจะช่วยลดแรงกดลงที่จำเป็นสำหรับการยึดเกาะ ส่งผลให้ล้อหมุนและการเบรกลดลง
